Orta Gerilim Ekipmanları
Orta gerilim ekipmanları, elektrik enerjisinin 1–36 kV arasında dağıtılması, anahtarlanması ve korunması için kullanılan teçhizat grubudur. Trafo köşkünden hücreye, kablodan topraklama malzemesine kadar tüm ürün gruplarında bu ekipmanları temin ediyoruz.
Bu grup Tekno Trafo'nun tedarik kalemidir: ürünler kendi tesisimizde üretilmez, güçlü tedarikçi zincirimizle temin edilerek proje kapsamında tek elden teslim edilir.
Bir orta gerilim dağıtım tesisi birbirine bağlı bir zincirdir: enerji nakil direkleriyle taşınan hat, kablo geçişiyle trafo köşküne girer; OG hücresi veya RMU anahtarlama ile korumayı üstlenir, trafo çıkışı dağıtım panosuna aktarılır. Ekipmanların ayrı ayrı doğru olması yetmez; gerilim seviyesi ve kısa devre akımı bakımından uyumlu seçilmesi gerekir.
Şartnamelerde en sık karışan iki nokta hücre sınıflandırması ve kablo tarafıdır. Metal-clad, metal muhafazalı hücrelerin alternatifi değil alt türüdür; ikisi eşdeğer yazıldığında teklifler karşılaştırılamaz. Orta gerilim ve alçak gerilim kabloları da aynı listede toplanmamalıdır.
Bu ekipmanları tedarik ederken 2017’den beri sürdürdüğümüz trafo işi deneyiminden yararlanıyoruz. Akyurt’taki 2.450 m² kapalı tesisimizde trafo kazanı ve dalga duvar üretimi yapıyoruz; köşk, hücre ve pano tarafındaki ölçü ve bağlantı gereksinimlerini erken aşamada görebiliyoruz. Malzeme listesi, termin takibi ve devreye alma desteği anahtar teslim taahhüt işlerinde tek sözleşme altında yürütülür.
Teklif Öncesi Netleştirdiğimiz Bilgiler
- Sistem gerilimi ve kısa süreli dayanım akımı ile süresi (kA / 1 s veya 3 s)
- Hücre tipi, yalıtım ortamı ve fider sayısı
- Köşk gövde tipi, IP koruma sınıfı ve yerleşim planı
- Kablo kesiti ve güzergâh; orta ve alçak gerilim tarafı ayrı listelenir
- Toprak özdirenci ve hedeflenen topraklama direnci
- Teslim yeri, termin ve devreye alma kapsamı
Çalışma Prensibi
Her ekipman zincirin bir halkasıdır: hat veya kablo enerjiyi köşke taşır, hücre ya da RMU yük akımını anahtarlar, kesici veya sigorta arıza akımını keser, trafo gerilimi düşürür, pano yükü dağıtır, topraklama hata akımına güvenli bir yol açar. Tedarik listesini tek tek ürünler üzerinden değil, tek hat şeması üzerinden çıkarıyoruz.
Sunduğumuz Avantajlar
- Tüm ürün gruplarında tek elden tedarik
- Güçlü tedarikçi zinciri, marka bağımsız seçim
- Tek hat şeması üzerinden malzeme listesi
- Stok durumu ve termin takibi
- 2017’den beri trafo sektöründe saha deneyimi
- Saha montajı ve devreye alma desteği
Tedarik ettiğimiz ekipmanlar
Trafo Köşkleri

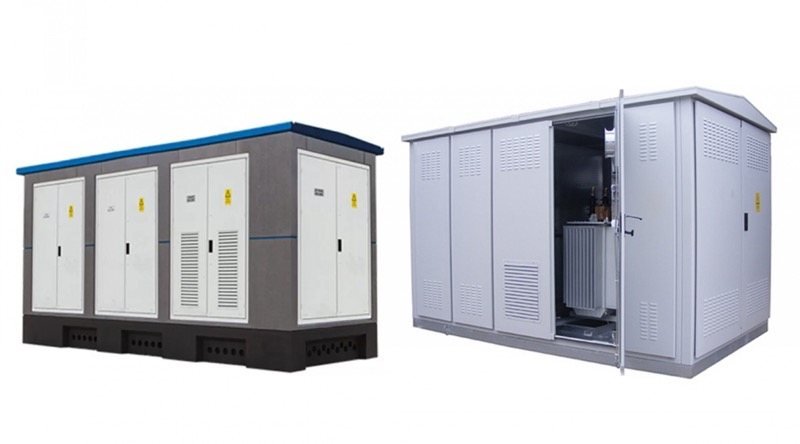

OG ve AG teçhizatını trafoyla tek yapıda toplayan, monoblok beton veya sac gövdeli hazır ünitelerdir. OG, trafo ve AG bölümleri iç ayırma duvarlarıyla ayrılır; gövde IP koruma sınıfına göre kapatılır, havalandırma panjurları trafonun kayıp ısısına göre boyutlandırılır.
OG Hücreleri
Bara, kesici veya yük ayırıcı ile ölçü trafolarının topraklanmış metal gövdeye alındığı şalt üniteleridir. IEC 62271-200’ün geleneksel sınıflandırmasında metal-clad, metal muhafazalı (metal-enclosed) hücrelerin alternatifi değil alt türüdür; güncel baskıda ayrım LSC ve bölmelendirme (PM/PI) sınıflarıyla tanımlanır. Yalıtım ortamı hava, SF6 veya katı yalıtımdır.
RMU (Ring Main Unit)

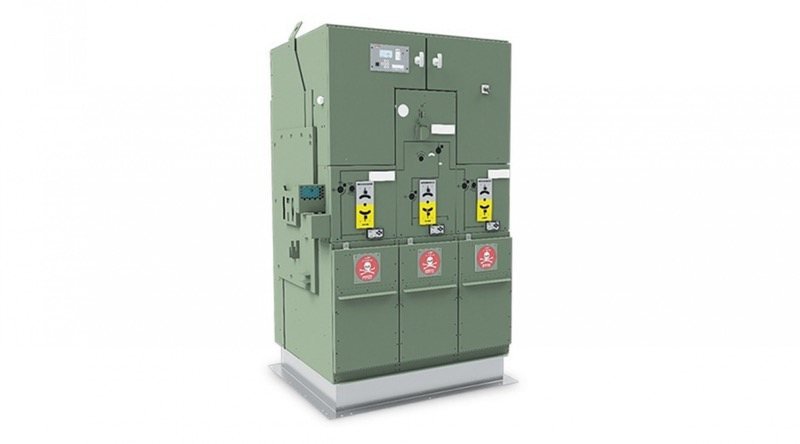

Halka şebekelerde kullanılan kompakt şalt üniteleridir. İki yük ayırıcılı giriş-çıkış fideri ile bir trafo koruma fiderinden oluşur; besleme iki yönden alınır, hat arızasında arızalı kol ayrıldıktan sonra enerji diğer koldan sürdürülür. Yalıtım ortamı SF6, katı yalıtım veya hava olabilir; gaz ve katı yalıtımlı tiplerde şalt hacmi sızdırmazdır.
Enerji Nakil Direkleri

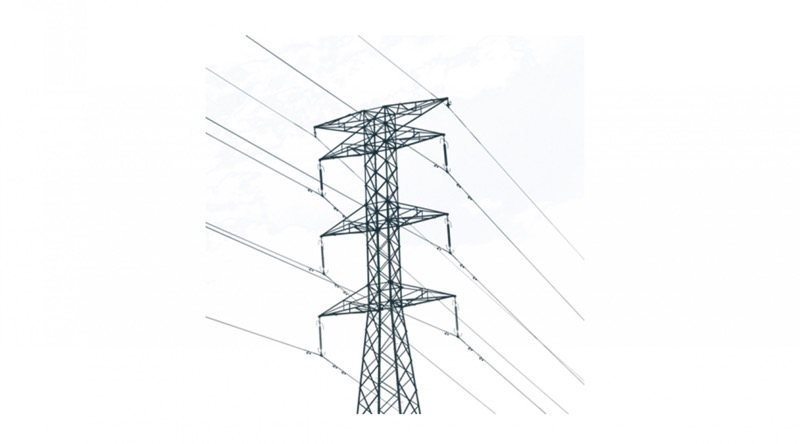

Havai hat iletkenlerini güvenli yükseklikte taşıyan çelik ve beton direklerdir. Taşıyıcı direkler düz kesimlerde iletken ağırlığını karşılar; durdurucu, köşe ve nihayet direkleri yön değiştiren veya sonlanan noktalarda çekme kuvvetini alır. Seçim açıklık, iletken kesiti, rüzgâr ve buz yüküne göre yapılır.
Kablo ve İletkenler

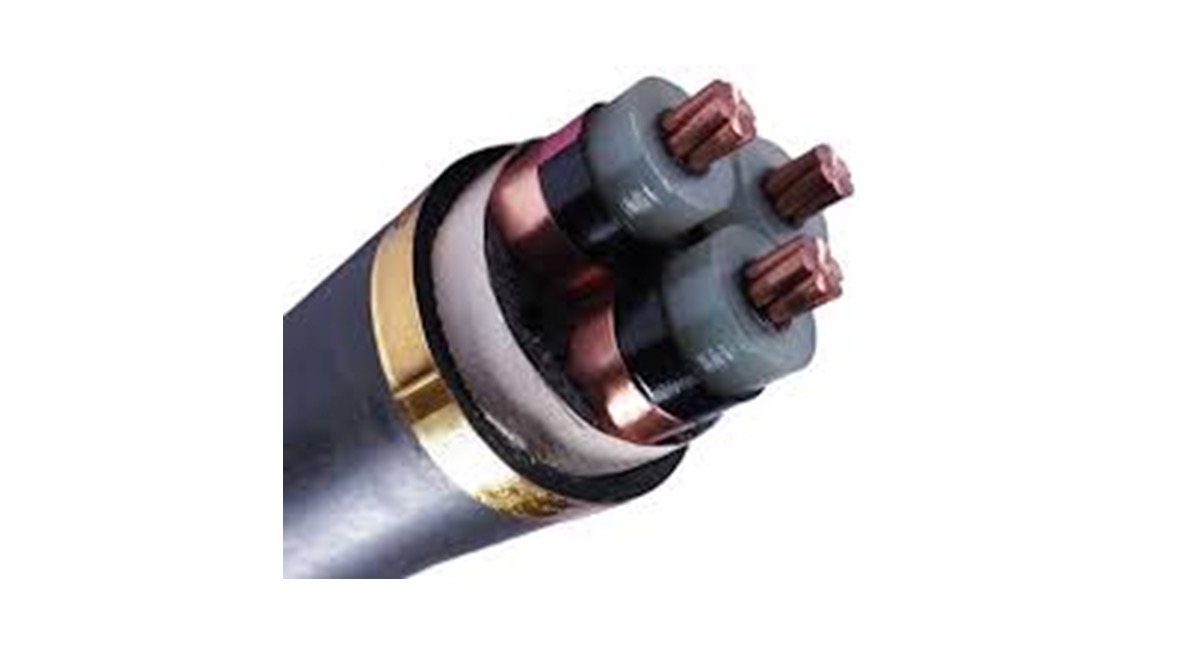

Orta gerilim tarafında XLPE yalıtımlı kablolar (örneğin N2XSY / N2XSEY) kullanılır; havai hatta izoleli ve izolesiz alüminyum ile çelik özlü alüminyum (ACSR) iletkenler yer alır. OG kablosunda iletken üzerinde iç yarı iletken tabaka, XLPE yalıtım, dış yarı iletken tabaka ve metalik ekran bulunur.
Dağıtım ve Kompanzasyon Panoları

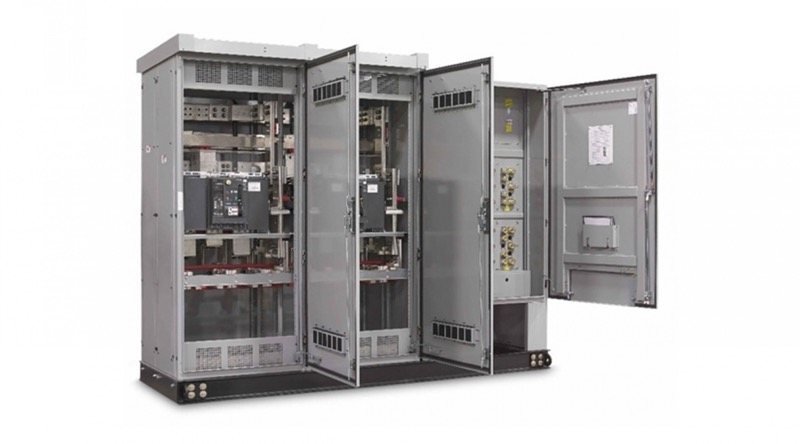

Ana dağıtım panosu trafo çıkışını karşılar, yükü tali panolara paylaştırır; tali panolar bölüm veya makine bazında koruma ile ayırma sağlar. Kompanzasyon panosu reaktif güç kontrol rölesiyle kondansatör kademelerini devreye alır; harmonik seviyesi yüksek tesislerde reaktörlü (detuned) tip tercih edilir.
Topraklama Elemanları

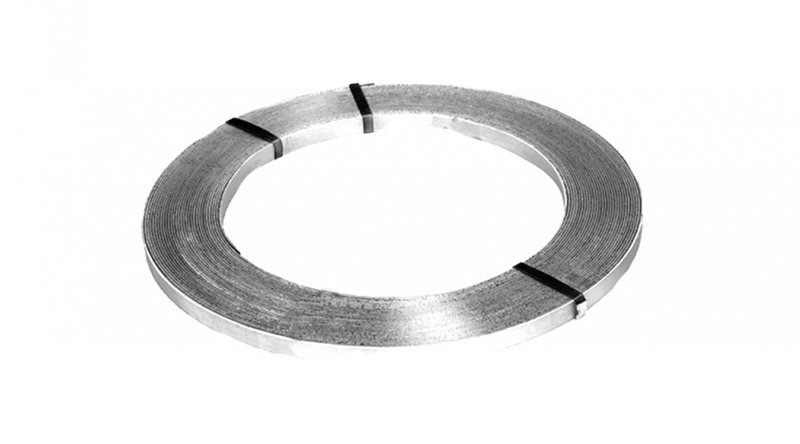

Topraklama çubuğu ve kazıkları, bakır veya galvaniz şerit, bağlantı klemensleri ve ölçüm kutularından oluşur. İşlevi, hata akımını toprağa güvenli yoldan aktarmak ve dokunma ile adım gerilimini sınırlamaktır. Devreye alma öncesinde topraklama direnci ölçülür; toprak özdirencine göre kazık sayısı artırılır.
Diğer Malzemeler

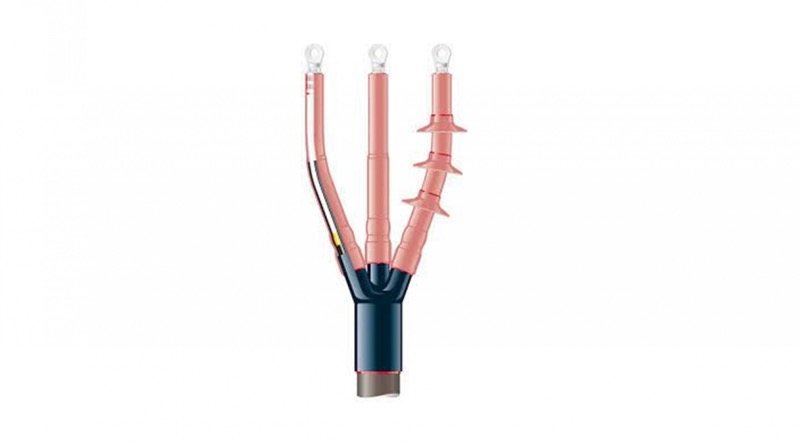

Dahili ve harici kablo başlıkları, düz ve geçiş ek mufları, parafudrlar ve seksiyonerler bu başlık altındadır. Kablo başlığı ekran sonlandırmasını düzenler, ek mufu kablo uçlarının yalıtım bütünlüğünü sürdürür, parafudr aşırı gerilimi sınırlar. İzole halı, eldiven ve sehpa gibi iş güvenliği malzemeleri de sağlanır.
Sıkça sorulan sorular
Trafo köşkünde monoblok beton gövde mi, sac gövde mi seçmeliyiz?
Seçim çoğunlukla mahal ve nakliye koşullarıyla belirlenir.
- Monoblok beton köşk: dış mekânda, yangın dayanımı ve mekanik darbe direnci beklenen yerleşimlerde tercih edilir; ağırlığı nedeniyle vinç erişimi ve hazır temel ister.
- Sac gövdeli köşk: hafiftir, sahaya taşınması ve yer değiştirmesi kolaydır; şantiye beslemesi ve geçici tesisler için uygundur.
Beton gövde, ısıl kütlesi sayesinde iç sıcaklık dalgalanmasını yumuşatır; sac gövdede menfez ve yalıtım detayı daha belirleyicidir. Yerleşim planı, IP sınıfı ve trafo gücünü iletirseniz uygun gövdeyi birlikte belirleriz.
Şartnamedeki LSC ve PM/PI sınıfları ne anlama geliyor?
Bunlar IEC 62271-200’ün hücre karşılaştırmasında kullandığı iki ayrı ölçüttür.
- LSC (Loss of Service Continuity), bir bölmeye bakım için erişildiğinde hücrenin ne kadarının enerjili kalabildiğini tanımlar; LSC2B’de komşu fiderler ve bara enerjide kalır.
- PM ve PI, bölmeler arasındaki ayırmanın topraklanmış metal (PM) mi yoksa yalıtkan (PI) mi olduğunu belirtir.
Teklifler ancak aynı LSC, bölmelendirme ve iç ark (IAC) sınıfı yazıldığında karşılaştırılabilir. Şartname yoksa bu satırları biz doldurup onayınıza sunuyoruz.
RMU mu, ayrı ayrı orta gerilim hücresi mi kurmalıyız?
Fider sayısı ve büyüme planı belirleyicidir. RMU, iki giriş-çıkış ve bir trafo koruma fiderinin sabit bir gövdede toplandığı kompakt çözümdür; yer kazandırır, sızdırmaz gövdesi sayesinde bakım ihtiyacı azdır, ancak sonradan fider eklenemez.
Ayrı hücreler modülerdir: bara üzerinden yeni fider eklenebilir, ölçü trafosu ve kesici seçenekleri geniştir, bölme bazında erişim sağlanır. Buna karşılık daha fazla alan ve yükseklik ister. Tek hat şeması ve büyüme senaryosunu gönderirseniz iki alternatifi de fiyatlandırırız.
Orta gerilim kablosunun kesiti neye göre belirlenir?
Sürekli yük akımı tek başına yetmez; kesit üç kriterin en büyüğünü karşılamalıdır.
- Sürekli akım taşıma kapasitesi: döşeme yöntemi, gruplama, toprak ısıl direnci ve ortam sıcaklığı düzeltme katsayılarıyla azaltılır.
- Kısa devre termik dayanımı: koruma açma süresi ve kısa devre akımı ile hesaplanır.
- Gerilim düşümü: güzergâh uzunluğu arttıkça belirleyici olur.
Ekran kesiti ve topraklama düzeni de ayrıca belirlenir. Yük, mesafe, kA/süre değerleri ve güzergâh bilgisini iletirseniz kablo ile başlık ve mufları birlikte listeleriz.
Orta gerilim tesisi devreye alınmadan önce hangi saha testleri yapılır?
Montaj bittikten sonra tesis tek tek değil, zincir olarak doğrulanır. Genellikle şu adımlar uygulanır:
- Topraklama direnci ölçümü ve süreklilik kontrolü.
- Orta gerilim kablosunda yalıtım direnci ve kablo başlıkları takıldıktan sonra yapılan gerilim dayanım testi.
- Hücrede mekanik açma-kapama, kilitleme ve topraklama bıçağı fonksiyon kontrolü.
- Koruma rölesinin sekonder testi, akım ve gerilim trafosu polarite kontrolü.
- Faz sırası ve trafo çevirme oranı teyidi.
Anahtar teslim kapsamındaki işlerde bu testlere saha ekibimiz eşlik eder.
Orta Gerilim Ekipmanları için
teklif alın
Tek hat şemanızı veya malzeme listenizi iletin; ilgili ürün gruplarındaki ekipmanlar için fiyat ve termin içeren teklifimizi hazırlayalım.
