Nüve Kesim Hattı

Name: Nüve Kesim Hattı
Brand: Tekno Trafo
SKU: TT-CCM 3003/8003

Makinalar

Nüve Kesim Hattı

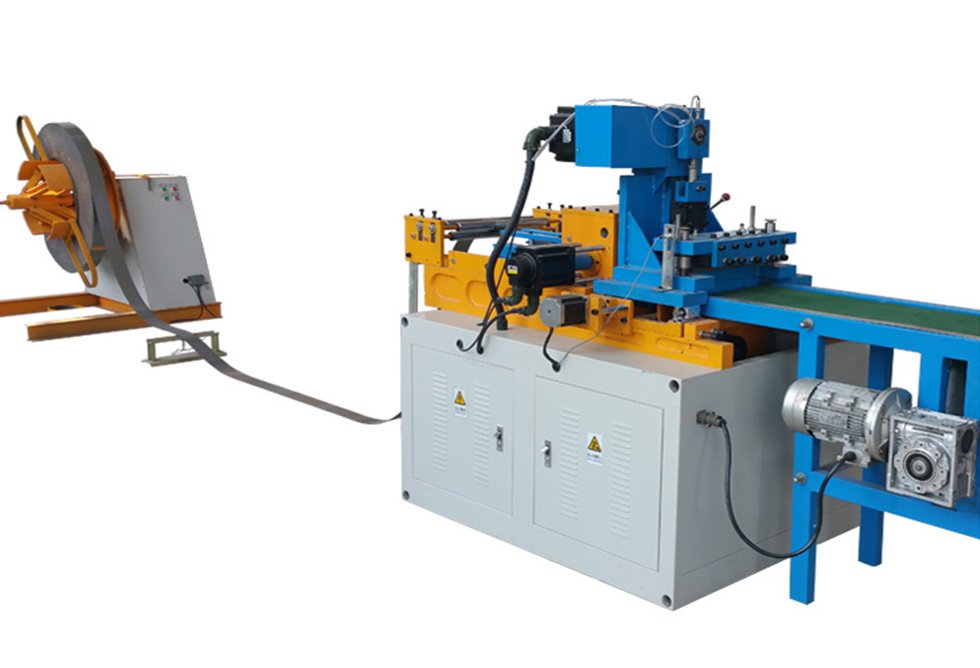

TT-CCM 3003/8003 — transformatörün manyetik devresini oluşturan nüve saclarını kesen kompakt hattır.

Teslim süresi 100 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

Nüve kesim hattı, transformatörün manyetik devresini oluşturan silisli sac plakalarının ölçülendirilerek kesildiği üretim hattıdır. Nüve plakalarının ölçü, geometri ve dizilim doğruluğu doğrudan manyetik kayıpları belirlediği için, kesim hattı üretimin hassasiyet gerektiren adımlarındandır.

TT-CCM 3003/8003 serisi, dağıtım ve güç transformatörü nüvelerinin üretimi için tasarlanmıştır. Rulo halindeki CRGO sac hat üzerinde açılır; merkezlenir, servo besleme ile ilerletilir ve girilen parametrelere göre kesilir. Tüm süreç PLC üzerinden dokunmatik ekranla yönetilir; 7 kademeye kadar step-lap dizilimi tanımlanabilir.

Hat; açılı kesim, delme ve V kertme işlemlerini tek geçişte yapar. Kesilen plakalar konveyör üzerinden istifleme masasına aktarılır. Şerit genişliği ihtiyacına göre 3003’ten 8003’e kadar farklı gövde ölçüleri seçilebilir.

Hat bileşenleri

İnvertör kontrollü rulo açıcı
Otomatik merkezi konumlandırma ve yönlendirme ünitesi
Yüksek hızlı servo besleme ünitesi
Döner bıçaklı kesim ünitesi
Delme (zımba) ünitesi
V kertme ünitesi
Konveyör (1,5 kW motor)
Ortak istifleme masası
PLC kontrol ünitesi

Çalışma Prensibi

Rulo halindeki silisli sac, rulo açıcıya yüklenerek ana makineye beslenir. Girilen parametrelere göre döner kafa ilk kesimi gerçekleştirir; ardından V kertme ve delik delme işlemleri yapılır. Son kesim tamamlandıktan sonra nüve plakası konveyör aracılığıyla istifleme masasına aktarılır ve burada toplanır.

Teslimat100 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız40 adet/dk

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-CCM 3003/8003 — teknik veriler

Özellik	Değer
Model	TT-CCM 3003 / 8003
CRGO sac kalınlığı	0,23 – 0,50 mm
CRGO şerit genişliği	40 – 300 mm (3003) … 40 – 800 mm (8003)
CRGO şerit uzunluğu	4 m
Uzunluk toleransı	± 0,1 mm
Kesim açısı toleransı	± 0,03°
Delik konum toleransı	± 0,1 mm
Step-lap	7 kademe
Çapak yüksekliği	< 0,02 mm
Besleme hızı	Maks. 100 m/dk
Üretim hızı	1 – 100 adet/dk
Delme çapı	6 – 24 mm
Delici ömrü	200.000 çevrim
Kesme bıçağı	Karbon alaşım
Kesme bıçağı ömrü	1.000.000 çevrim
