AG Folyo Sarım Makinesi

Name: AG Folyo Sarım Makinesi
Brand: Tekno Trafo
SKU: TT-FSM 1400

Makinalar

AG Folyo Sarım Makinesi

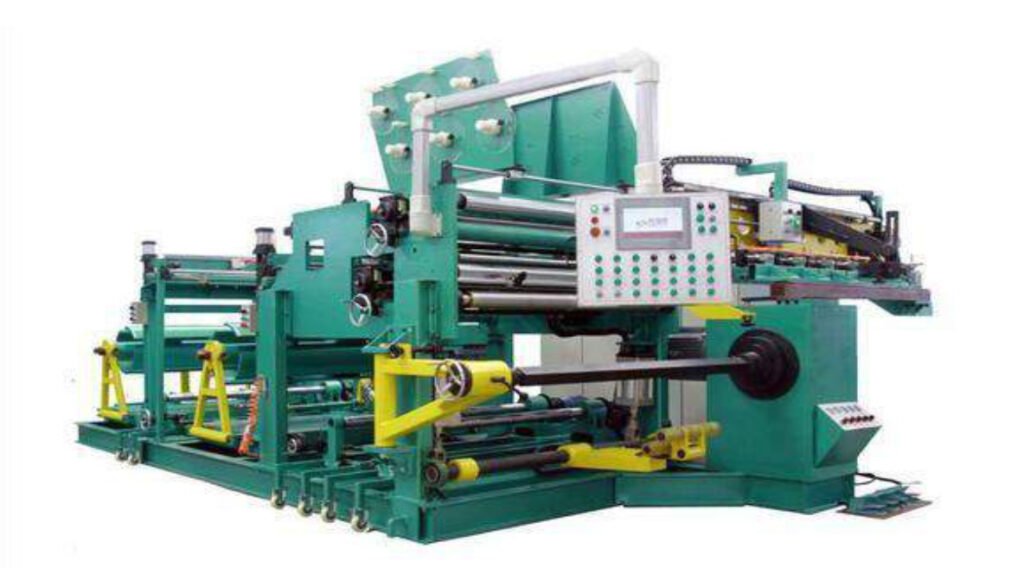

TT-FSM 1400 — dağıtım ve güç transformatörlerinin alçak gerilim folyo sargılarını çift katman halinde saran makinedir.

Teslim süresi 150 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

Çift katlı alçak gerilim folyo sarım makinesi; dağıtım ve güç transformatörlerinin alçak gerilim sargılarının sarımında kullanılır. Folyo iletken ile katman arası yalıtım malzemesi eş zamanlı beslenir ve sargı tek işlemde tamamlanır.

TT-FSM 1400, folyo sacını çift katman halinde sardığı için bobin başına sarım süresini belirgin biçimde kısaltır. Sarım parametreleri PLC kontrol sistemine dokunmatik ekran üzerinden girilir. Makine 1.400 mm genişliğe kadar folyo işleyebilir; bakır ve alüminyum folyo ile çalışır.

Gergi, sıkma ve merkezleme üniteleri sargı boyunca sabit gerilim ve hizalama sağlar. Sensörlü otomatik düzeltme sistemi kenar kaçıklığını ± 0,5 mm içinde tutar; sargı sonunda çıkış bağlantısı otomatik TIG kaynak ünitesiyle birleştirilir.

Makine bileşenleri

Folyo açıcı (2 set)
Sargı cihazı
Besleme cihazı (2 set)
Gergi cihazı (2 set)
Sıkma cihazı (2 set)
Temizleme birimi (2 set)
Yalıtım kağıdı rulo açıcı (2 set)
Yalıtım sonlandırma cihazı (6 set)
Folyo kesim mekanizması
Otomatik kaynak cihazı
Otomatik düzeltme cihazı (2 set)
Elektrik ve hava kontrol üniteleri

Çalışma Prensibi

Rulo açıcılara folyo sacı ve yalıtım kağıdı yüklendikten sonra, sargı ve gergi cihazları aracılığıyla sarım işlemi gerçekleştirilir. Yüksek doğruluk için makinede otomatik düzeltme cihazı bulunur; sonlandırma kaynağı otomatik olarak yapılır.

Teslimat150 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız22 dev/dk

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-FSM 1400 — teknik veriler

Özellik	Değer
Model	TT-FSM 1400
Eksenel uzunluk	150 – 1.400 mm
Efektif eksenel uzunluk	1.450 mm
Sarma mili	70 × 70 mm
Bobin formu	Oval, daire, dikdörtgen
Materyal	Bakır / alüminyum
Folyo genişliği	350 – 1.400 mm
Tek katman folyo kalınlığı (Cu)	0,3 – 2,2 mm
Tek katman folyo kalınlığı (Al)	0,5 – 3,0 mm
Rulo açıcı kapasitesi	3.000 kg
Tek / çift katman gergisi	24.000 N
Sıkma basıncı	0 – 0,6 MPa
Sargı hızı	0 – 22 dev/dk
Çıkış torku	18.000 Nm (maks.)
Sargı gücü	8,5 kW
Düzeltme hassasiyeti	± 0,5 mm
Kaynak metodu	TIG (AC/DC), 0 – 1 m/dk
Kesme hızı	1,5 m/dk
