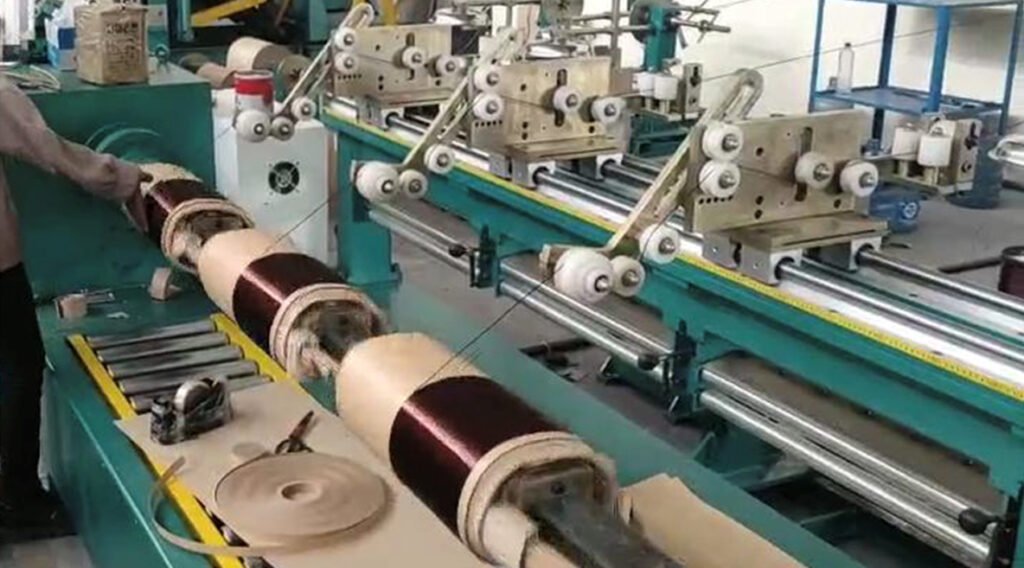

Üçlü Sarım Makinesi

TT-YGSM 3 — üç bobini aynı anda sararak yüksek gerilim sargı üretim süresini kısaltan makinedir.

Teslim süresi 120 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

Üçlü sarım makinesi; dağıtım ve güç transformatörlerinin yüksek gerilim bobinlerini oluşturmak ve mevcut bobinlerin yeniden sarımını yapmak için kullanılır. Sargı geometrisinin doğruluğu, transformatörün kısa devre dayanımını ve kayıp değerlerini doğrudan belirler.

TT-YGSM 3, tek gövde üzerinde üç bobini eşzamanlı sarar. Üç ayrı hava şaftı, üç bağımsız pnömatik gergi ünitesi ve ortak tahrik hattı sayesinde aynı çevrimde üç sargı tamamlanır; bu da tek şaftlı makinelere göre birim başına düşen sarım süresini belirgin şekilde kısaltır.

Tel besleme hattı, bilyeli mil ve doğrusal kılavuz ray üzerinde servo motorla konumlanır. Adım mesafesi ve tur sayısı dokunmatik ekrandan girilir. Yuvarlak tel konsol modunda, yassı tel ise manyetik frenli gergi ile beslenir; yalıtım kağıdı sarımı aynı hat üzerinde yapılır.

Makine bileşenleri

Ana gövde ve şasi
Hat sürme (tel besleme) cihazı
Yüksek hassasiyetli bilyeli mil sistemi
Doğrusal kılavuz ray ünitesi
Sarım ünitesi
Redüktör ve şanzıman grubu
Üç adet hava şaftı
Üç adet pnömatik tel gergi ünitesi
Gezer punta (90° açılabilir)
PLC ve dokunmatik ekranlı kumanda panosu

Çalışma Prensibi

Makine; hat sürme cihazı, yüksek hassasiyetli bilyeli mil sistemi, doğrusal kılavuz rayı, sarma mekanizması, redüktör ve şanzıman gruplarından oluşur. Sarım mili tahrik edilirken tel besleme hattı servo kontrollü vidalı kılavuz üzerinde adım adım ilerler. Üç bobin aynı anda, yüksek hız ve konum doğruluğuyla sarılır. Sarım bittiğinde gezer punta 90° açılarak bobin şafttan alınır.

Teslimat120 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız250 dev/dk

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-YGSM 3 — teknik veriler

Özellik	Değer
Model	TT-YGSM 3
Sarım gücü	11 kW
Sarım hızı	0 – 250 dev/dk
Tork	800 Nm
Mil yüksekliği	850 mm
Sarım mili ölçüsü	60 × 60 × 2.400 mm
Sargı ekseni uzunluğu (maks.)	800 mm
Bobin sarım çapı	80 – 800 mm
Yuvarlak tel çapı	0,6 – 4,0 mm
Demet kablo teli	0,15 – 0,80 mm
Yalıtım kağıdı genişliği	100 – 650 mm
Yalıtım katmanı	Hava şaftı, 3 set
Tel gergi ünitesi	Pnömatik, 3 set
Servo sargı hareket boyu	550 mm
Gezer punta açılma açısı	90°
Tur sayacı	0 – 9.999,9
Kumanda	PLC + dokunmatik ekran
