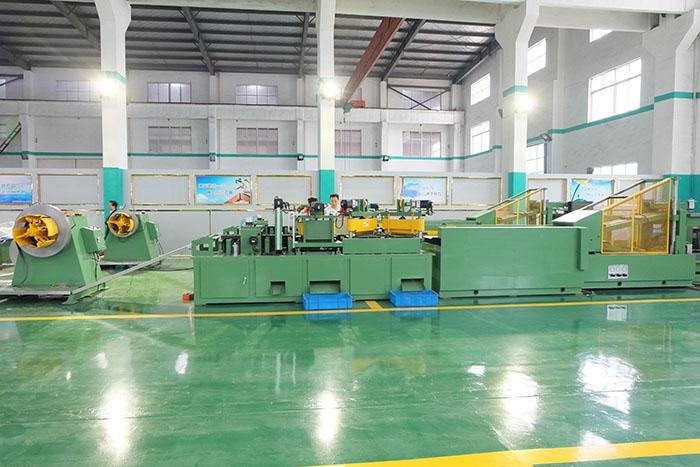

Lamine Nüve Kesme Hattı

Name: Lamine Nüve Kesme Hattı
Brand: Tekno Trafo
SKU: TT-CCL 400

Makinalar

Lamine Nüve Kesme Hattı

TT-CCL 400 — transformatör nüve saclarını projede tanımlanan ölçü ve açılarda kesen kompakt üretim hattıdır.

Teslim süresi 120 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

Transformatörün manyetik devresini oluşturan nüve saclarını kesen hattır. CRGO rulo sac, projede tanımlanan ölçü ve açılarda kesilerek nüve paketine hazır hale getirilir. Hat, dağıtım ve güç transformatörlerinin yanı sıra elektrik motorlarında kullanılan çekirdeklerin üretiminde de kullanılır.

Nüvenin geometrisi doğrudan manyetik kayıpları belirler. Bu nedenle kesim uzunluğu, köşe açısı ve çapak miktarı dar toleranslarda tutulur. Hat ± 0,20 mm uzunluk ve ± 0,05° açı toleransıyla çalışır; kesim ve delme çapağı 0,02 mm’nin altında kalır.

Hattın tamamı PLC üzerinden yönetilir; ölçü, adet ve kademe bilgileri dokunmatik panelden girilir. 7 kademeye kadar step-lap düzeni desteklenir. V kertme, zımbalama ve otomatik istifleme birimleri sayesinde kesilen parçalar operatör müdahalesi olmadan gruplarına ayrılır.

Hat bileşenleri

Materyal yükleme
Rulo açıcı
Konumlandırma ve yönlendirme birimi
Kesme makinesi
PLC kontrol sistemi
V kertme cihazı
Kalıp kesme bıçağı
Bant konveyör
İstifleme masası
Otomatik istifleyici
Zımbalama birimi

Çalışma Prensibi

Transformatörlerin aktif kısmını oluşturan nüve, CRGO malzemeden projesinde belirtilen ölçülere göre kesilir. Makinemiz rulo açıcısı ve sac sürücüsü ile sac beslemesini sağlar. Başlangıç ve bitiş kesimleri 45 derece açıyla konumlandırılmış bıçaklar vasıtasıyla yapılır. V kertme ve zımbalama fonksiyonlarına sahip makine, kesilen parçaları otomatik olarak ayrıştırır.

Teslimat120 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız40 parça/dk

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-CCL 400 — teknik veriler

Özellik	Değer
Model	TT-CCL 400
İşlenebilir malzeme	CRGO
Sac kalınlığı	0,23 – 0,35 mm
Sac genişliği	40 – 400 mm
Kesim uzunluğu	350 – 9.000 mm
Uzunluk toleransı	± 0,20 mm
Kesme açısı toleransı	± 0,05°
Kesim çapağı	≤ 0,02 mm
Delme çapağı	≤ 0,02 mm
Step-lap kademesi	7 kademeye kadar
Kesim hızı	40 parça/dk
Elektrik beslemesi	380 V / 50 Hz
Güç gereksinimi	20 kW
Gerekli alan	14 × 2,5 m
Üretim yönü	Sağdan sola
