Vakumlu Kurutma Fırını

TT-HVD 4000 — transformatörün aktif parçasındaki nemi vakum altında gideren yatay tip kurutma fırınıdır.

Teslim süresi 240 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

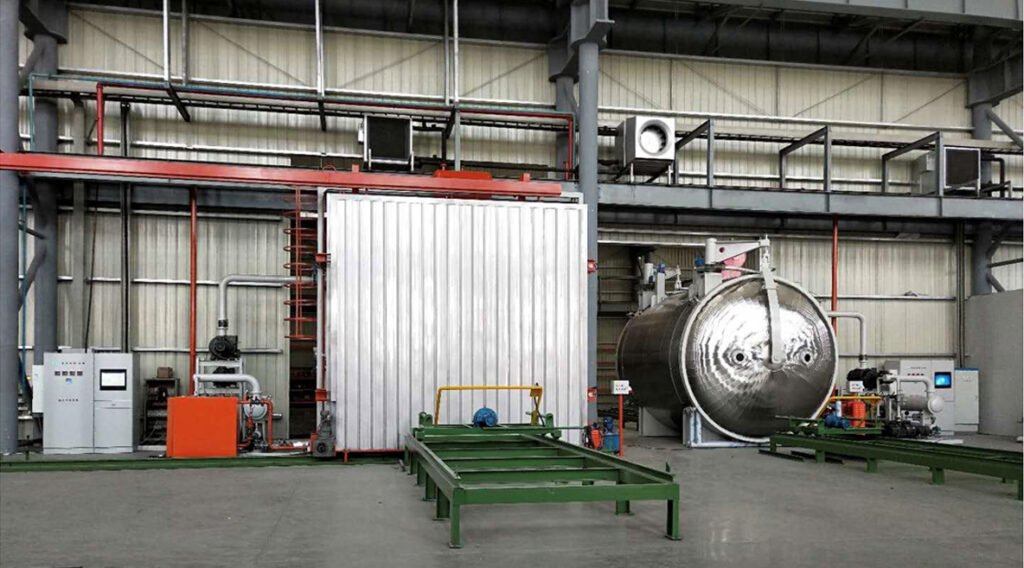

Yatay tip vakumlu kurutma fırını; transformatörün aktif parçasındaki nemin giderilmesi için kullanılır. Nem, yalıtım dayanımını doğrudan etkilediği için bu işlem üretimin kritik adımlarındandır.

TT-HVD 4000, sefer başına 5 tona kadar aktif parçayı işler. Kurutma; tank içinde basınç düşürülürken eş zamanlı ısıtma uygulanarak yapılır. Vakum altında suyun buharlaşma sıcaklığı düştüğü için nem, yalıtım malzemesine termal zarar vermeden dışarı alınır.

Isıtma termal yağ devresi üzerinden, nem tahliyesi ise vakum pompası ve soğuk tuzak grubuyla yürütülür. Basınç, sıcaklık ve süre değerleri PLC üzerinden izlenir. 110 kV, 35 kV, 11 kV ve altı gerilim sınıfındaki yağlı tip transformatörlerin nüve ve sargı gruplarına uygundur.

Sistem bileşenleri

Vakumlu kurutma tankı ve kapak/kilit grubu
Vakum sistemi (pompa grubu, ana valf, vakum transmitteri)
Isıtma sistemi (termal yağ ısıtıcısı, genleşme tankı, sirkülasyon pompası)
Soğutma grubu ve soğuk tuzak
Yoğuşturucu ve su tahliye hattı
Kontrol sistemi (PLC, dokunmatik ekran, PT-100 sensörleri)
Pnömatik sistem
Kablolama ve gövde donanımı

Çalışma Prensibi

Kurutma prosesi süresince cihaz, tank içindeki basıncı kademeli olarak değiştirirken eş zamanlı ısıtma yaparak nemi bertaraf eder. Vakum altında nem, aktif parçanın iç katmanlarından yüzeye taşınır ve buhar olarak tanktan çekilir; yoğuşturucuda sıvı hâle getirilerek tahliye edilir. Yöntem, konvansiyonel fırınlara kıyasla kurutma süresini yaklaşık %40 kısaltır.

Teslimat240 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız5 ton/sefer

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-HVD 4000 — teknik veriler

Özellik	Değer
Model	TT-HVD 4000
Dış gövde ölçüsü	2.500 × 2.500 × 4.000 mm
Vakum tankı ölçüsü	2.000 × 2.000 × 4.000 mm
Şarj kapasitesi	5 ton/sefer
Uygulama sınıfı	110 kV / 35 kV / 11 kV ve altı yağlı tip trafo
Vakum ana valfi	DN25 – DN200
Isıtma sistemi	Termal yağ ısıtıcısı, 150.000 kcal
Sirkülasyon pompası	Yüksek sıcaklık manyetik pompa, DN50
Yağ genleşme tankı	500 L
Yoğuşturucu hacmi	8 m³
Sıcaklık sensörü	PT-100
Kontrol sistemi	PLC + 10 inç dokunmatik ekran
Kontrol kabini ölçüsü	600 × 1.000 × 2.000 mm
Besleme gerilimi	24 – 380 V
Kurutma süresi kazancı	Konvansiyonel fırına göre yaklaşık %40 daha kısa
