Fiber Lazer Kesim Hattı

Name: Fiber Lazer Kesim Hattı
Brand: Tekno Trafo
SKU: TT-LKH 3000

Makinalar

Fiber Lazer Kesim Hattı

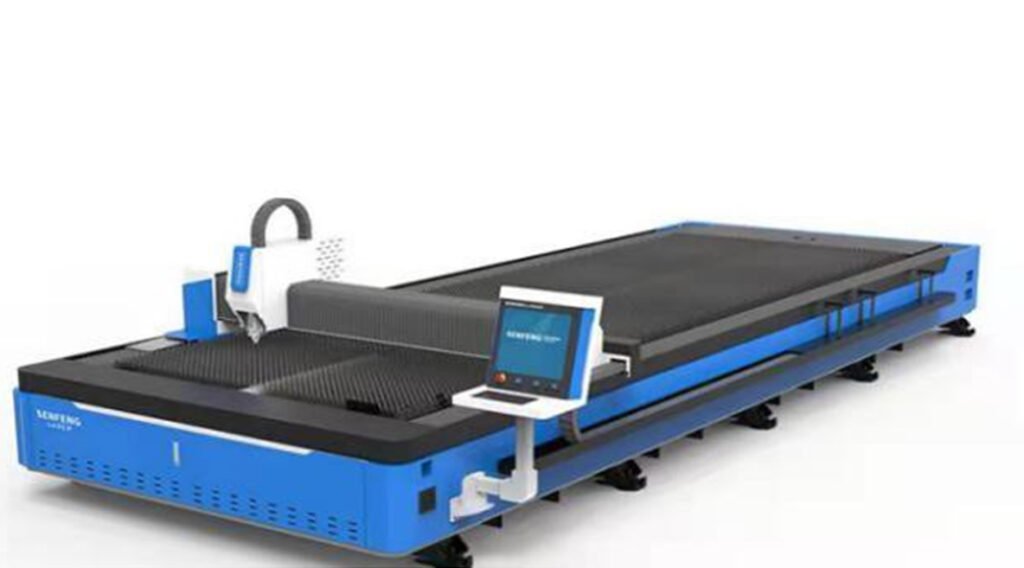

TT-LKH 3000 — kazan gövdesi, kapak ve şase saclarını proje ölçüsünde kesen 3 kW fiber lazer hattıdır.

Teslim süresi 90 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

Fiber lazer kesim hattı, trafo üretiminde kazan gövdesi, kapak, radyatör kanadı ve şase saclarının proje ölçüsünde kesilmesini sağlayan ilk üretim adımıdır. Optik fiber üzerinden taşınan lazer ışını lens grubuyla odaklanarak malzemeyi eritme ve buharlaştırma yoluyla ayırır. Kesim kenarı temiz çıktığından çoğu parçada ikincil taşlama işlemine gerek kalmaz.

Hat 6.000 × 1.500 mm tablasıyla standart sac ebatlarını tek parçada işler. Servo tahrikli köprü ve doğrusal kızak yapısı, 80 m/dk konumlama hızında ± 0,05 mm konumlama ve ± 0,02 mm tekrarlanabilir pozisyonlama değerlerini korur.

3 kW fiber lazer kaynağı su soğutmalı ünite ile sabit sıcaklıkta tutulur; bu, uzun süreli seri kesimde güç kaybını ve odak kaymasını sınırlar. Makine 3 faz 380 V şebekeden beslenir ve IP54 koruma sınıfındaki panoyla atölye ortamına uygundur.

Hat bileşenleri

3 kW fiber lazer kaynağı
Lazer kesim kafası
Işın iletim hattı (optik fiber)
Makine gövdesi ve kesim tablası
Tahrik motoru
Elektrik ve pnömatik bileşenler
Servo motorlar ve sürücüleri
Su soğutma sistemi
Kontrol sistemi

Çalışma Prensibi

Kesilecek sac plaka tablaya yerleştirildikten sonra kesim planı kontrol ünitesine yüklenir. Fiber lazer kesim hattı, yüklenen projeye göre kesim işlemini otomatik olarak gerçekleştirir.

Teslimat90 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız80 m/dk

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-LKH 3000 — teknik veriler

Özellik	Değer
Model	TT-LKH 3000
Lazer gücü	3 kW
Çalışma alanı	6.000 × 1.500 mm
X ekseni strok	1.500 mm
Y ekseni strok	6.000 mm
Z ekseni strok	100 mm
Konumlama hassasiyeti	± 0,05 mm
Tekrarlanabilir pozisyonlama	± 0,02 mm
Maksimum hız	80 m/dk
Maksimum ivme	0,8 G
Makine ağırlığı	3.690 kg
Tabla taşıma kapasitesi	1.400 kg
Dış ölçüler	7.866 × 2.950 × 1.800 mm
Besleme	3 faz AC 380 V 50 Hz
Koruma sınıfı	IP54
