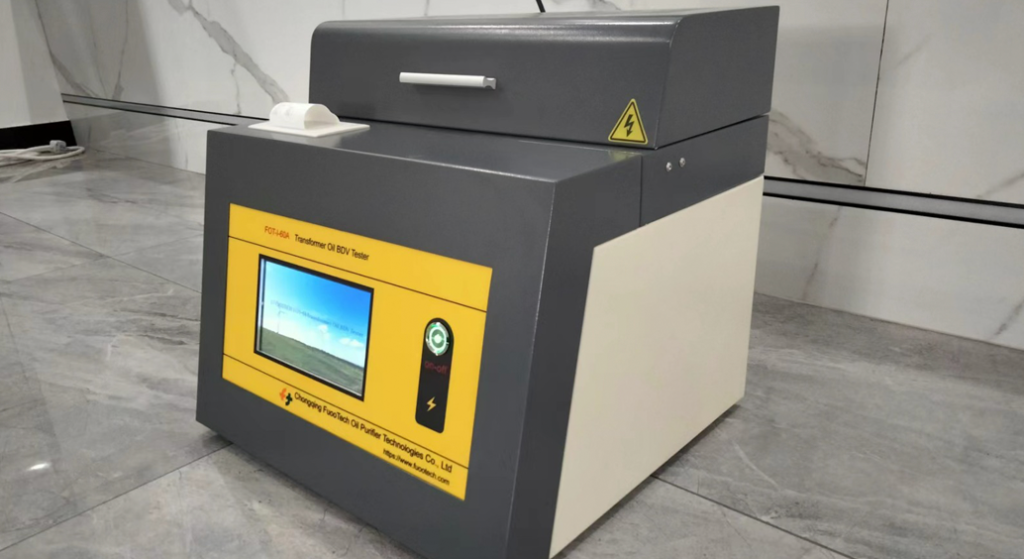

Yağ Delinme Test Cihazı

Yağ delinme test cihazı, trafo yağının dielektrik dayanımını ölçerek yağın yalıtım görevini sürdürüp sürdürmediğini belirler. Trafo yağı hem yalıtkan hem soğutucudur; içine karışan nem, elyaf ve iletken partiküller delinme gerilimini düşürür. TT-BDV serisi bu değeri, yağa daldırılmış iki elektrot arasında belirli aralıklarla oluşturulan kıvılcım serisi üzerinden tespit eder.

Cihaz tam otomatik çalışır. Numune hücresi yerleştirildikten sonra test gerilimi kontrollü biçimde yükseltilir, atlama anındaki gerilim kaydedilir ve seri sonunda ortalama değer dokunmatik ekranda gösterilir. Ölçüm sonuçları devreye alma öncesi kabul testlerinde ve periyodik bakım kayıtlarında kullanılır.

İki gerilim seviyesinde sunulur: TT-BDV 80 (80 kV) ve TT-BDV 100 (100 kV). Elektrot aralığı 2,50 mm olup cihaz 220 V şebekeden beslenir. 38 kg ağırlığı ve 430 × 390 × 370 mm gövdesiyle laboratuvar tezgâhında veya sahada kullanılabilir.
