Güneş Enerjisi Sistemleri
Güneş enerjisi sistemi; güneş ışınımını elektriğe çeviren fotovoltaik panellerden, panel dizilerini şebekeye bağlayan invertörlerden ve bu ekipmanları taşıyan çelik konstrüksiyondan oluşur.
Tekno Trafo, güneş enerjisi santrali (GES) yatırımlarında bu üç ana kalemi ve santral çıkışındaki trafo tarafını güçlü tedarikçi zinciriyle temin ediyor.
Bir GES’te enerji tek yönlü bir zincir izler: paneller güneş ışınımını doğru akım (DC) olarak üretir, diziler toplama panoları üzerinden invertöre bağlanır, invertör bu enerjiyi 50 Hz alternatif akıma (AC) çevirir, GES trafosu gerilimi 6,3–34,5 kV orta gerilim kademesine yükseltir ve enerji dağıtım şebekesine verilir. Zincirin bir halkasındaki hatalı seçim tüm santralin üretimini sınırlar; panel, invertör ve trafo gücü baştan birlikte hesaplanır.
Çatı ve arazi kurulumlarının çoğu lisanssız üretim kapsamında yapılır: yatırımcı işletme tükettiği elektriğin bir kısmını ya da tamamını kendi üretir, fazlasını şebekeye vererek mahsuplaşır. Sistem gücü, sözleşme gücüne ve işletmenin gün içi yük profiline göre belirlenir; DC/AC oranı 1,2–1,3 seçilerek invertörün gün boyu daha dolu çalışması sağlanır.
İnvertör çıkışındaki alçak gerilim, santralin gerilim yükseltme noktası olan GES trafosunda orta gerilime yükseltilir. Bu trafo 24 saat enerjili kalıp yalnızca gündüz yük taşıdığından yüksüz kayıp öne çıkar; sıcaklık artış sınırlarına ve ortam sıcaklığına uygun (yağ 60 K / sargı 65 K) bir seçim gerekir. Tedarik ettiğimiz A Plus dağıtım trafoları TS EN 50588-1 kayıp seviyelerinde (ör. AoAk) temin edilir. Orta gerilim hücresi, koruma rölesi ve sayaç panosu da aynı kapsamda sağlanabilir.
Panel, invertör ve konstrüksiyonu tek elden temin ediyor, saha koşullarına göre marka ve model alternatiflerini karşılaştırıyoruz. Montaj, şebeke bağlantısı ve devreye alma aşamalarında ise yenilenebilir enerji taahhüt çalışmalarımız kapsamında destek veriyoruz.
Tedarik Kapsamı
- Monokristal (TOPCon / PERC) fotovoltaik paneller
- String ve merkezi invertörler, uzaktan izleme donanımı
- Sıcak daldırma galvanizli sabit eğimli ve izleyici konstrüksiyon
- DC ve AC panolar, kablolama ve topraklama malzemeleri
- GES trafosu, orta gerilim hücresi ve koruma ekipmanları
Teklif Öncesi Netleşen Bilgiler
- Kurulu güç (kWp) ve hedeflenen DC/AC oranı
- Çatı ya da arazi kurulumu; yön, eğim ve gölgeleme
- Bağlantı gerilimi ve sözleşme gücü
- Bölgeye ait rüzgâr ve kar yükü değerleri
- Termin tarihi ve saha teslim planı
Çalışma Prensibi
Fotovoltaik hücreye ulaşan fotonlar silisyumda elektron-boşluk çifti oluşturur; p-n eklemindeki elektrik alan bu yükleri ayırır ve hücre uçlarında doğru akım ortaya çıkar. Üretim; ışınım, panel sıcaklığı, gölgelenme ve kablo kayıplarına göre değiştiğinden sistem, ölçülen üretimin teorik üretime oranını veren performans oranı (PR) üzerinden değerlendirilir.
Sunduğumuz Avantajlar
- Panel, invertör ve konstrüksiyonun tek elden tedariki
- Marka ve model bağımsız alternatif sunumu
- GES trafosu ve orta gerilim ekipmanlarının aynı proje kapsamında temini
- Stok ve termin takibi, saha teslim planlaması
- Devreye alma ve şebeke bağlantısı sürecinde teknik destek
- 2017’den beri enerji ekipmanları sektöründe faaliyet
Sistem bileşenleri
Fotovoltaik Paneller
Monokristal paneller %21–23 modül verimi sunar (hücre verimi %24–26) ve düşük ışınımda daha iyi çalışır; polikristal modüller piyasadan çekildiğinden tedarik monokristal ürünlerle yapılır. Sıcaklık katsayısı panelin ısındıkça kaybettiği gücü gösterir; −%0,30/°C gibi düşük bir değer 25 °C üzerinde daha az kayıp demektir. Tedarik ettiğimiz paneller 550–700 W sınıfında, 12 yıl ürün ve 25–30 yıl doğrusal güç garantisiyle temin edilir.
İnvertörler
İnvertör, santralin şebekeyle senkron çalışmasını sağlar. String invertörlerde diziler birden çok MPPT girişine dağıtılır; farklı çatı yönü veya gölgelenme olan sahalarda kayıp ilgili MPPT grubuyla sınırlı kalır, arıza durumunda yalnızca o invertör devre dışı kalır. Merkezi invertörler yüksek güçlü arazi santrallerinde birim güç maliyetini düşürür; buna karşılık arızanın etkisi daha geniştir. MPPT algoritması ışınım ve sıcaklık değiştikçe maksimum güç noktasını izler; gerilim ve frekans sınırları ile reaktif güç desteği dağıtım şirketi şartnamesine göre ayarlanır. Üretim dizi bazında uzaktan izlenir.

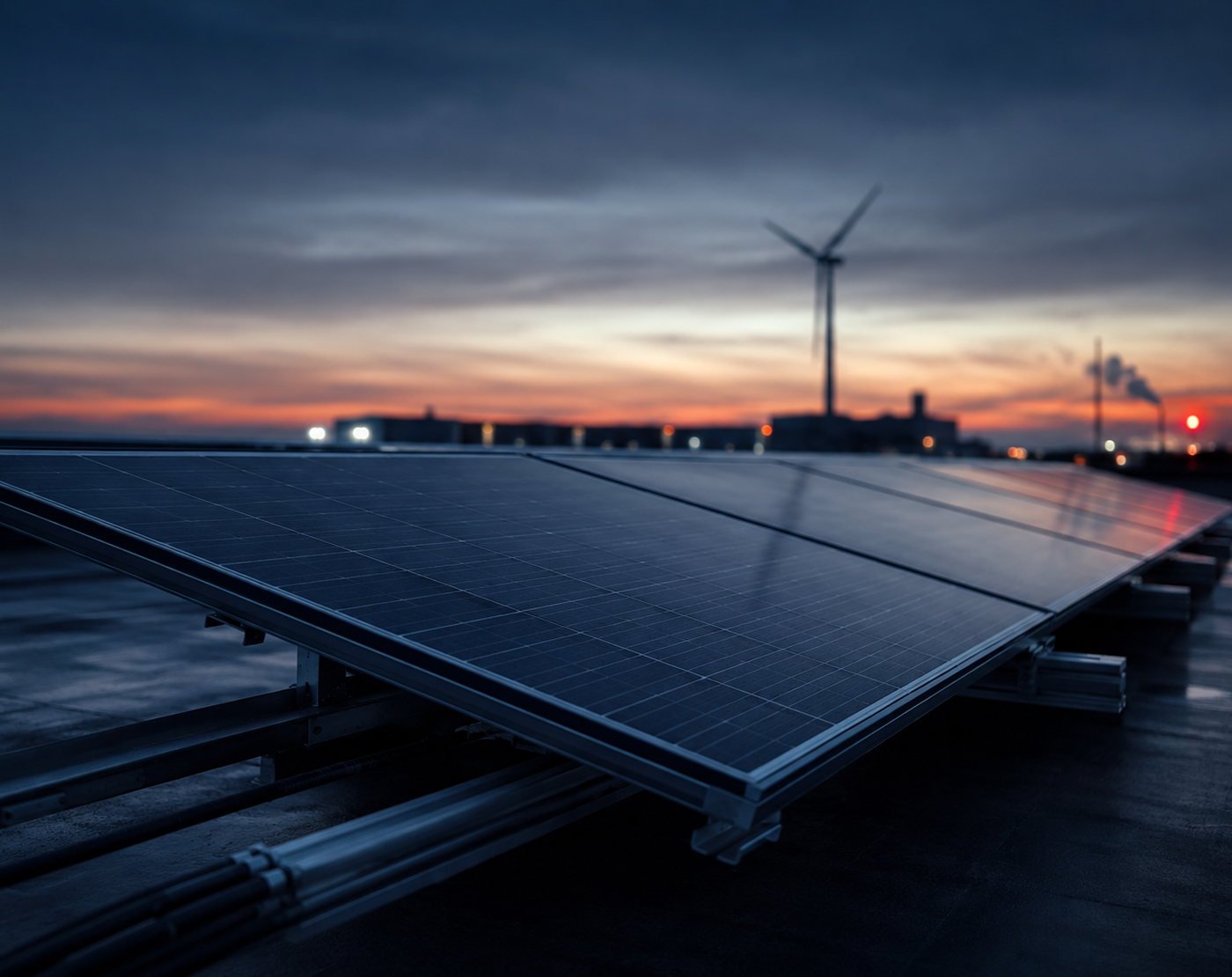

Çelik Konstrüksiyon
Konstrüksiyon, panelleri tasarım açısında tutan ve rüzgâr, kar ile deprem yüklerini zemine aktaran taşıyıcı sistemdir. Arazi kurulumlarında sabit eğimli sistemler genellikle 25–35° aralığında kurulur; çatıda eğimi çatı geometrisi belirler. Tek eksenli izleyici sistemler yıllık üretimi bölgeye göre %15–20 (yüksek ışınımlı sahalarda %25’e kadar) artırır; karşılığı ilk yatırım ve bakım yüküdür. Çelik; uygun maliyet-dayanım dengesi, yüksek rüzgâr ve kar yükü taşıma kapasitesi ve sıcak daldırma galvaniz kaplamayla (TS EN ISO 1461; 6 mm üzeri kesitlerde en az 70 mikron yerel, 85 mikron ortalama) 25 yılı aşan korozyon ömrü nedeniyle tercih edilir. Zemin uygulamalarında çakma kazık veya betonarme temel, çatıda aşık bağlantısı ya da balastlı sistem seçilir; rüzgâr ve kar yükleri TS EN 1991-1-4 ve 1991-1-3, deprem yükleri TBDY 2018 kapsamında belirlenir.
Sıkça sorulan sorular
GES trafosu, standart bir dağıtım trafosundan hangi yönleriyle ayrılıyor?
Yükleme rejimi farklıdır. Dağıtım trafosu gün boyu görece dengeli çalışırken GES trafosu sabah sıfırdan yüke çıkar, öğlen tepe yapar, gece boşta kalır; bu günlük termal çevrim kazan gövdesinde ve dalga duvar kanatlarında sürekli genleşme demektir. Ayrıca invertör kaynaklı harmonik akım ek ısınma yaratır. Bu nedenle kaynak dikişlerinin sürekliliği ve sızdırmazlık kritiktir; ürettiğimiz her kazan hidrostatik sızdırmazlık testinden geçirilir.
Çatı GES’inde de GES trafosu gerekir mi, yoksa alçak gerilimden mi bağlanır?
Bağlantı gerilimi belirler. Küçük çatı sistemleri alçak gerilimden, mevcut tesis panosu üzerinden bağlanır; ayrı bir yükseltici trafo gerekmez. Dağıtım şirketi bağlantı görüşünde orta gerilim şart koşuyorsa GES trafosu, orta gerilim hücresi ve koruma ekipmanı devreye girer. Eşiği sözleşme gücü ve mevcut aboneliğin gerilim kademesi belirlediği için karar, bağlantı görüşü elinize geçmeden verilmemelidir. İki senaryo arasındaki fark, maliyeti ve yer ihtiyacını doğrudan değiştirir.
Panelin sıcaklık katsayısı yaz aylarındaki üretimi ne kadar düşürür?
Katalog gücü 25 °C hücre sıcaklığında ölçülür. Sıcaklık katsayısı −%0,30/°C olan bir panelde, hücre sıcaklığı örneğin 60 °C’ye ulaştığında güç yaklaşık %10 düşer. Bu kayıp, panel arkasında hava dolaşımı bırakılarak azaltılır; balastlı düz çatı uygulamalarında çatı yüzeyinin ısınması nedeniyle kayıp, arazi kurulumundan yüksek çıkar. Yıllık üretim tahmini yapılırken bu sıcaklık düzeltmesi performans oranına (PR) dahil edilir.
Konstrüksiyon, rüzgâr ve kar yüküne göre nasıl boyutlandırılıyor?
Yükler Eurocode uyumlu standartlardan alınır: rüzgâr etkileri TS EN 1991-1-4, kar yükleri TS EN 1991-1-3 kapsamındadır. Sahanın bulunduğu bölge, rakım, arazi pürüzlülüğü ve panel diziliminin eğimi hesaba girer; kar yükü yüksek bölgelerde eğimin artırılması birikmeyi azaltır. Profil kesitleri ve ankraj çözümü bu yüklere göre seçilir. Galvaniz kaplama TS EN ISO 1461’e göre yapıldığında taşıyıcı sistem, panel ömrü boyunca korunur.
Panel ve invertör başka firmadan geliyorsa yalnızca GES trafosunun kazanını yaptırabilir miyiz?
Evet. Kazan imalatı bizim ana üretim kalemimiz; GES trafosu kazanını çizime birebir uyumlu olarak ayrı iş kapsamında üretiyoruz. Ankara’daki 2.450 m² kapalı tesiste 12 kaynak istasyonu, EN ISO 3834-2 kaynak kalite belgesi ve aylık 120 tona kadar dalga duvar kapasitesi bulunuyor. Teslim; hidrostatik sızdırmazlık testi, ölçü kontrolü ve Sa 2½ kumlama sonrası 120 mikron boya ya da kaplamaya hazır olarak yapılabilir.
Güneş Enerjisi Sistemleri için
teklif alın
Projenizin kurulu gücünü, çatı veya arazi bilgisini ve bağlantı gerilimini iletin; panel, invertör ve konstrüksiyon için termin ve fiyat teklifini hazırlayalım.
