YG Sarım Makinesi

Name: YG Sarım Makinesi
Brand: Tekno Trafo
SKU: TT-GRX 500/800/1200

Makinalar

YG Sarım Makinesi

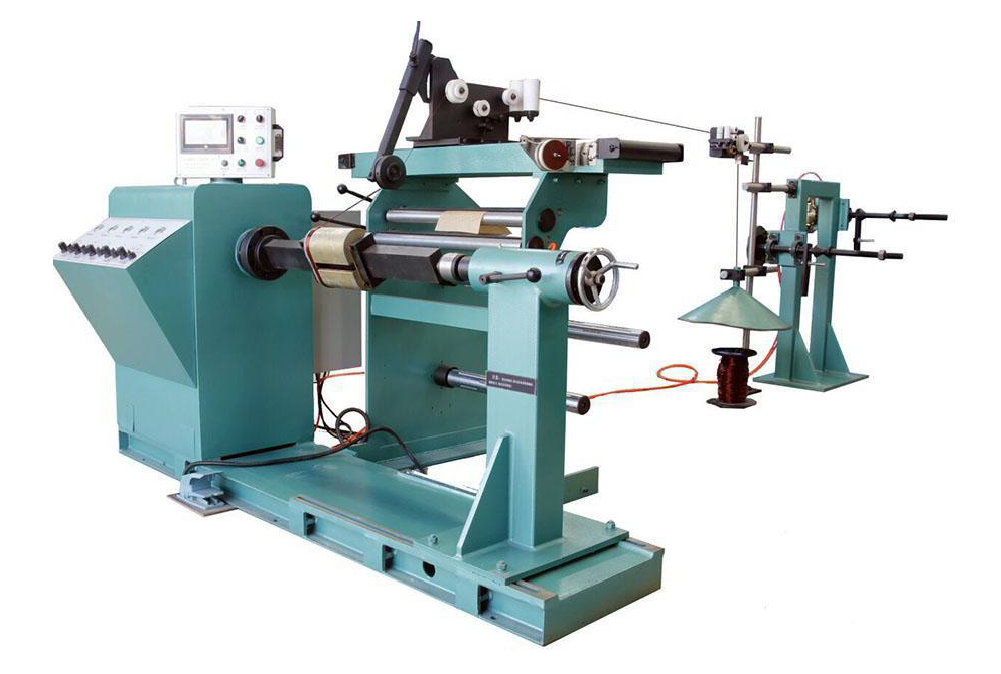

TT-GRX 500/800/1200 — üç sarım genişliğinde sunulan, katman arası yalıtımı otomatik besleyen yüksek gerilim sarım makinesidir.

Teslim süresi 120 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

YG sarım makinesi, trafonun yüksek gerilim sargısını iletken telden belirli tur sayısı ve katman düzeninde oluşturan makinedir. Sargının tur sayısı, katman aralığı ve gerginliği trafonun dönüştürme oranını ve kısa devre dayanımını doğrudan belirlediği için sarım aşaması üretimin hassas adımlarındandır.

Makine PLC kontrollüdür ve sarım sırasında katmanlar arasındaki yalıtım kağıdını otomatik olarak besler. Otomatik tel düzenleyici teli mandrel boyunca eşit adımda dağıtır; yuvarlak ve yassı tel için ayrı gergi ayar birimi bulunur. Böylece katman geçişlerinde tel bindirmesi ve gevşek sarım oluşmaz.

Seri üç sarım genişliğinde sunulur: 500, 800 ve 1.200 mm. Mandrel hızı kademesiz frekans kontrolüyle ayarlanır ve 370 dev/dk’ya kadar çıkar. Aynı anda iki bobin sarılabilir; bobin ara kesiti yuvarlak, oval veya dikdörtgen olabilir.

Makine bileşenleri

Sarım ünitesi (mandrel grubu)
Otomatik tel düzenleyici
Yalıtım kağıdı açma ünitesi
Yuvarlak ve yassı tel gergi ayar birimi
Kontrol ünitesi (PLC + dokunmatik ekran)

Çalışma Prensibi

PLC kontrollü otomatik bobin sarım makinesi; tel düzenleyici, tel gergi ayarı ve yalıtım kağıdı açma ünitesi ile istenen tur sayısında bobin sarar.

Teslimat120 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız370 dev/dk

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-GRX 500/800/1200 — teknik veriler

Özellik	TT-GRX 500	TT-GRX 800	TT-GRX 1200
Boyutlar	1.400 × 2.000 × 1.300 mm	2.550 × 2.180 × 1.980 mm	2.980 × 2.380 × 2.380 mm
Sarım genişliği	500 mm	800 mm	1.200 mm
Ağırlık	500 kg	1.000 kg	2.000 kg
Bobin çapı	80 – 400 mm	80 – 600 mm	80 – 1.000 mm
Maksimum bobin genişliği	500 mm	800 mm	1.200 mm
Bobin ağırlığı	100 kg	300 kg	1.000 kg
Aynı anda sarılabilen bobin	1 – 2 adet	1 – 2 adet	1 – 2 adet
Bobin ara kesiti	Yuvarlak / oval / dikdörtgen	Yuvarlak / oval / dikdörtgen	Yuvarlak / oval / dikdörtgen
Tel çapı	Ø 0,3 – Ø 3 mm	Ø 0,3 – Ø 3 mm	Ø 0,3 – Ø 4 mm
Yassı tel	1 × 9 mm	3 × 12 mm	3 × 15 mm
Hız ayarı	Kademesiz frekans	Kademesiz frekans	Kademesiz frekans
Mandrel dönüş hızı	370 dev/dk	370 dev/dk	370 dev/dk
Tork	100 Nm	100 Nm	700 Nm
