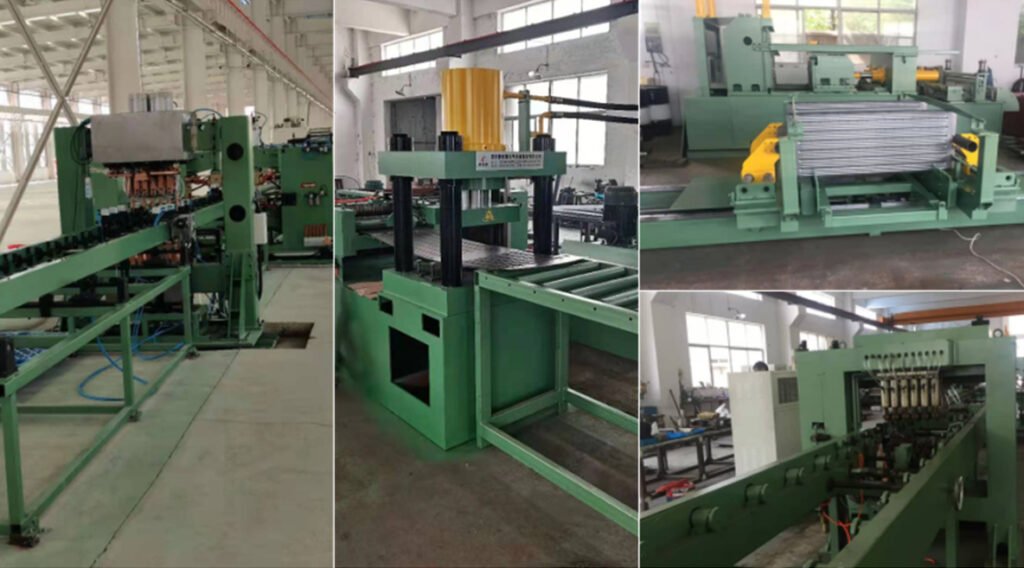

Radyatör Üretim Hattı

TT-RPL 2500 — güç transformatörlerinin soğutmasında kullanılan panel radyatörleri üreten tam otomatik hattır.

Teslim süresi 240 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

Transformatör kazanının soğutulmasında kullanılan panel radyatörleri üreten hattır. Rulo sac kanat profiline şekillendirilir; punta ve dikiş kaynakları yapıldıktan sonra panel boyuna kesilerek tamamlanır.

Radyatör panelleri, kazan içindeki yağın doğal ya da cebri dolaşımıyla ısıyı dışarı aktarır; yağ kanallarının kesiti ve sayısı soğutma kapasitesini belirler. Hat 310, 480 ve 520 mm kanat genişliklerinde panel üretir; kanat genişliğine göre panel başına 3, 5 veya 6 yağ kanalı oluşur.

1,0 ve 1,2 mm kalınlıkta ST12, ST14, SPCC, DC01 ve 08F kalite saclar işlenir. Merkez mesafesi 1.000 – 3.500 mm arasında ayarlanır. Otomatik birleştirme, çok noktalı punta kaynağı, çift taraflı dikiş kaynağı, terminal kaynağı, çift başlı kesim ve otomatik çapak alma istasyonları konveyörlerle birbirine bağlıdır.

Hat bileşenleri

Materyal yükleme
Rulo açıcı
Gönyeleme ve makas terminali
Otomatik birleştirme
Çok noktalı kaynak konveyörü
Otomatik çoklu punta kaynağı
Dikiş kaynak konveyörü
Otomatik dikiş kaynağı
Terminal kaynak konveyörü
Otomatik terminal kaynağı
Boşaltma konveyörü
Taşıma çerçevesi
Çift başlı kesim
Otomatik çapak giderme

Çalışma Prensibi

Hat; otomatik rulo açıcı, rulo şekillendirme makinesi, iki parçalı birleştirme cihazı, çok kafalı punta kaynak makinesi, çift taraflı dikiş kaynak makinesi, terminal kaynak makinesi, kenar düzeltme makinesi, terminal kesme makinesi ve kontrol sisteminden oluşur. Rulo şekillendirme makinesinde ölçü değişimi hidrolik olarak sağlanır; hattın tam otomatik çalışabilmesi için merkez mesafesinin en az 1.200 mm olması gerekir.

Teslimat240 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız48 panel/saat

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-RPL 2500 — teknik veriler

Özellik	Değer
Model	TT-RPL 2500
İşlenebilir sac kalitesi	ST12, ST14, SPCC, DC01, 08F
İşlenebilir sac kalınlığı	1,0 – 1,2 mm
Kanat genişliği	310 / 480 / 520 mm
Merkez mesafesi	1.000 – 3.500 mm
Merkez hata oranı	± 2,0 mm
Katlama basıncı – pozitif	≥ 0,2 MPa
Katlama basıncı – negatif	≥ 133 kPa
Yağ dolaşım açıklığı (1,0 mm sac)	≥ 11 mm
Yağ dolaşım açıklığı (1,2 mm sac)	≥ 11,5 mm
Yağ kanalı sayısı (520 mm kanat)	6
Yağ kanalı sayısı (480 mm kanat)	5
Yağ kanalı sayısı (310 mm kanat)	3
Yağ kanalı yatay uzunluğu	75 cm
Üretim hızı	48 panel/saat
