Trafo Test Platformu

TT-TTP 2500 — 2.500 kVA'ya kadar transformatörlerin rutin testlerini tek noktadan yürüten test platformudur.

Teslim süresi 120 gün. Makine 1 yıl firma garantisi kapsamındadır; kurulum, devreye alma ve operatör eğitimi ücretsizdir. Teknik servis ilk yıl ücretsiz verilir.

Trafo test platformu; üretimi tamamlanan transformatörlerin elektriksel performansının, kayıplarının ve yalıtım dayanımının ölçüldüğü son kontrol istasyonudur. Sevkiyat öncesi yapılan rutin testler bu platform üzerinde tek noktadan yürütülür.

TT-TTP 2500, 2.500 kVA gücüne kadar transformatörleri test eder. Giriş tarafında 38,5 / 36,0 / 33,0 / 15,0 kV, çıkış tarafında 10,5 / 0,69 / 0,4 kV kademeleri desteklenir. Oran ve bağlantı grubu, sargı DC direnci, boşta çalışma, yük, endüklenen gerilim ve şebeke frekanslı dayanım testleri yapılabilir.

Test adımları programdan sırayla yürütülür, ölçüm sonuçları otomatik kaydedilir ve rapor olarak yazdırılır. Yüksek gerilim devresi ayrı kabinde toplanmıştır; kilitleme ve koruma önlemleri operatör güvenliğini sağlar. Testler IEC 60076 ve ilgili standartlara göre yapılandırılır.

Platform bileşenleri

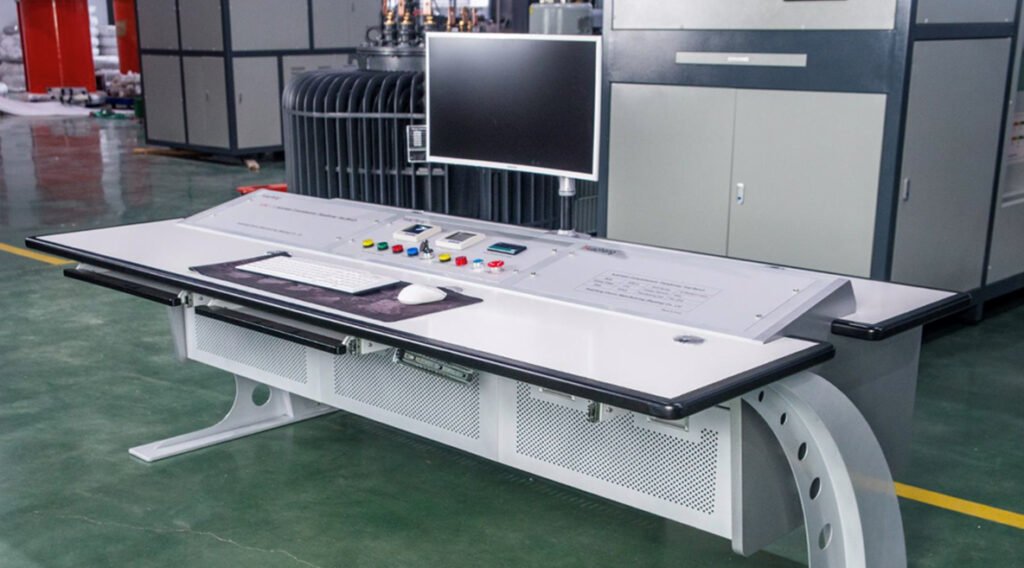

Transformatör kapsamlı test konsolu
Endüstriyel bilgisayar, monitör ve yazıcı
Test sistemi yazılımı
Otomatik çevirme oranı test cihazı
Güç analizörü
Çift kanallı DC direnç ölçüm cihazı
16 kanallı sıcaklık kontrol cihazı
Ses seviyesi ölçüm cihazı
İzolasyon direnci test cihazı
Yalıtım yağı delinme dayanımı test cihazı
Üç fazlı endüksiyon gerilim regülatörü (200 kVA)
Ara transformatör (200 kVA)
Frekans katlayıcı jeneratör seti (30 kW)
Kompanzasyon kondansatörü (1.000 kVAr)
Yüksek gerilim test transformatörü (50 kVA / 100 kV)

Çalışma Prensibi

Platform tam otomatik modda çalışır; kontrol çekirdeği olarak PLC’yi, insan-makine arayüzü olarak endüstriyel kontrol bilgisayarını kullanır. Test edilecek transformatör bağlandıktan sonra test programı seçilir; gerilim regülatörü, ara transformatör ve frekans katlayıcı ünite, seçilen test kalemine göre PLC tarafından devreye alınır. Ölçüm değerleri ölçü trafoları ve analizör üzerinden okunur, yazılım tarafından değerlendirilerek raporlanır.

Teslimat120 gün

Garanti1 yıl

Teknik Servis1 yıl ücretsiz

KurulumÜcretsiz

Hız20 dk/trafo

Sunduğumuz Avantajlar

2017’den beri sektör deneyimi
İthalat süresi güvencesi
1 yıl firma garantisi
Ücretsiz kurulum ve devreye alma
Ücretsiz operatör eğitimi
İlk yıl ücretsiz teknik servis

Teknik Özellikler

TT-TTP 2500 — teknik veriler

Özellik	Değer
Model	TT-TTP 2500
Test kapasitesi	2.500 kVA’ya kadar
Giriş gerilimi kademeleri	38,5 / 36,0 / 33,0 / 15,0 kV
Çıkış gerilimi kademeleri	10,5 / 0,69 / 0,4 kV
Kontrol sistemi	PLC + endüstriyel bilgisayar
Gerilim regülatörü	200 kVA — 400 V giriş / 20 – 650 V çıkış
Ara transformatör	200 kVA — 600 V giriş / 1,5 – 3,5 kV çıkış
Frekans katlayıcı ünite	30 kW — 400 V giriş / 800 V, 150 Hz çıkış
Kompanzasyon kondansatörü	1.000 kVAr / 3,5 kV
YG test transformatörü	50 kVA / 100 kV
Ölçü trafoları doğruluk sınıfı	0,1
Test kalemleri	İzolasyon direnci, sargı DC direnci, çevirme oranı ve bağlantı grubu, boşta çalışma, yük, endüklenen gerilim, şebeke frekanslı dayanım, gürültü, sıcaklık artışı, yağ basıncı
Uygulanan standartlar	IEC 60076 ve ilgili ulusal standartlar
