Üretim
Dalga Duvar Üretimi
Oluklu kanat duvar, transformatör kazanının soğutma yüzeyini oluşturan katlanmış sac paneldir. Yağın doğal ya da cebri hava akışıyla soğutulmasını sağlayarak ısı kayıplarının atılmasına imkân verir.
Üretim hattımız tamamen otomatik ve PLC kontrollüdür. Dört makinelik hattımızda MIG/MAG gazaltı kaynak yöntemiyle üretim yapılır; aylık kapasitemiz 120 tondur. Punta kaynak, grup üretimi ve Super Onda profili taleplerini karşılayabiliyoruz.
Teknik Şartname
Oluklu kanat duvar ölçüleri
| No | Tanım | Kod | Birim | Değer |
|---|---|---|---|---|
| 1 | Sac genişliği | w | mm | 400 – 1.600 |
| 2 | Sac kalınlığı | s | mm | 1,2 – 1,5 |
| 3 | Kanat yüksekliği | h | mm | 50 – 400 |
| 4 | Kanatlar arası mesafe | t | mm | > 40 |
| 5 | İç boşluk | e | mm | 6 – 8 |
| 6 | Takım sayısı | n | adet | 1 – 4 |
| 7 | Panel boyu | L | mm | < 2.600 |
| 8 | Başlangıç-bitiş katlama boyu | c | mm | 15 – 300 |
| 9 | Başlangıç mesafesi | b | mm | ≥ 40 |
| 10 | Bitiş mesafesi | a | mm | ≥ 40 |
Değerler tam otomatik PLC kontrollü kanat şekillendirme makinemizin üretim aralığıdır.

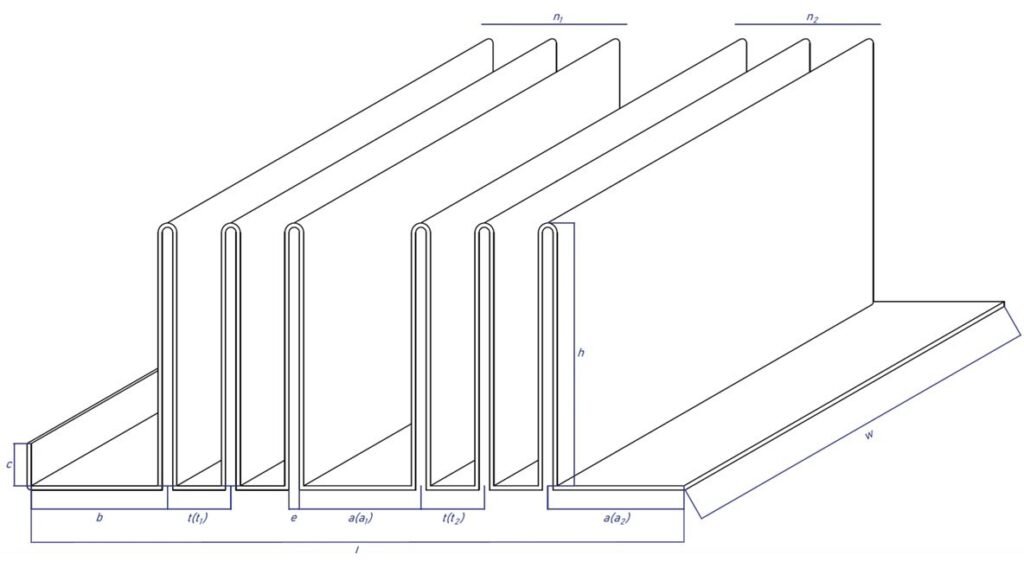

Panel geometrisi
Aşağıdaki çizim, tablodaki ölçü kodlarının panel üzerindeki karşılıklarını gösterir. Kaynaklı panelin her iki yüzeyine, mukavemeti artırmak için ilave enine çelik çubuklar kaynatılır.
Üretim Bilgileri
Hattımız hakkında
- Punta kaynak: mevcut
- Grup üretimi: mevcut
- Super Onda profili: mevcut
- Makine sayısı: 4 adet
- Kaynak yöntemi: MIG/MAG
- Kapasite: 120 ton/ay
- Menşei: Türkiye
Neden Tekno Trafo
Kanat duvar üretiminde avantajlarımız
01
2017’den Beri
2017’den bu yana transformatör metal aksamı üretiyoruz.
02
İhracat Süresi Güvencesi
Sevkiyat takvimini sözleşmede taahhüt eder, planlı üretimle tutarız.
03
Güvenilir Kalite Kontrol
ISO 9001 ve ISO 3834-2 prosedürleriyle her aşamada kontrol.
04
Yüksek Ölçü Hassasiyeti
Lazer kesim ve abkant pres ile çizime birebir uyumlu imalat.
05
Kaliteli Hammadde
Sertifikalı sac ve sarf malzemesi, izlenebilir tedarik zinciri.
06
Güvenli Paketleme
Yurt içi ve ihracat sevkiyatına uygun koruyucu ambalaj.
